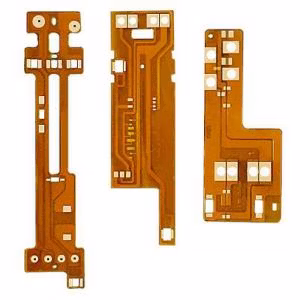

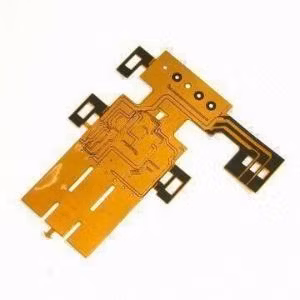

주문 가동 가능하거나 가동 가능한 FPC 폴리이미드 다중층 Fr4 인쇄 회로 기판, 소비자 전자공학을 위한 가동 가능한 PCB

기본정보

모델 번호.	YH-FPC0166
가공기술	지연 인쇄 필름
기본재료	구리
단열재	에폭시 수지
기판	폴리이미드 +Pi/Fr4로 강화된 강판
구리 두께	20z 구리
플래튼디케	0,3+/-0,03mm
표면 처리	이머션골드
법	2-퐁
운송 패키지	비닐 봉투/거품 부대/진공 포장/판지 상자
사양	맞춤 형식
기원	중국
HS 코드	853890
생산 능력	5000 평방 미터/달

상품 설명

심천 이항 정밀 서킷
Xinfeng Guangda 전자. 신뢰할 수 있는 고품질 전문 플렉스 PCB, PCB 및 PCBA 제조업체 - PCB, 유연한 PCB, 유연한 FPC, 유연한 PCB 설계, 제조 및 부품 소싱 SMT 어셈블리 OEM ODM PCBA 및 PCB 어셈블리 제조업체를 위한 원스톱 서비스.

공정 능력:

인쇄 회로 기판, 연성 회로 기판 및 FPC 연성 회로 기판의 공정 능력 매개변수

제품 유형: 단층 보드, 이중층 보드, 레이어 보드, 중공 보드, 다층 보드, 강성 유연성 보드, PCB 회로 기판, PCBA, 투명 PET 보드. 레이어: 연성 회로 기판 1~16층, 강성-연성 기판 2~16층, PCB 기판 1~32층 두께: 연성 회로 기판: 0.06~0.4mm, 강성-연성 기판: 0.25~6.0mm, PCB : 0.4-3.5mm 두께 공차: ±0.03 mm 동박 두께: 12 µm, 18 µm, 35 µm, 70 µm 최소 선 폭 및 선 간격: 0.05 mm/2 mil 최소 드릴링: CNC: 0. 15mm, 레이저: 0.1 mm분 PAD: 0.3mm플레이트 재질: PI(폴리이미드), PET, 전해 구리, 압연 구리, FR4, 동박 적층판섬유판절연 두께:플렉시블 PCB:12.5um,25um,50um솔더 마스크:플렉시블 PCB: 노란색, 흰색, 검정색.PCB: 감광성 잉크, 흰색, 검정색, 파란색, 녹색, 노란색, 빨간색 강화: FR4/PI/PET/ SUS/PSA 표면 처리: 침지 금, 침지 은, 전기 도금 금, 주석 도금, OSP, HASL, 카본 오일 임피던스 제어: 50 Ω -120 Ω 임피던스 제어 공차: ± 10% PCB 최소 홈 커터: 0.6mm 트랙 및 윤곽선 간격: ≥ 0.25mm(10mil) 하프 홀 프로세스: 최소 하프 홀 직경 0.5mm. 박리 강도: ≥ 2.0 N/CM. 난연제: 94 V-0. 솔더 브리지: ≥ 4mil(녹색 오일 브리지 0.1mm, 다채로운 오일: 0.12mm, 검정색 오일, 흰색 오일: 0.15mm. 허용 표준: 공장 표준, GB, IPC-650, IPC-6012, IPC-6013

생산 흐름도

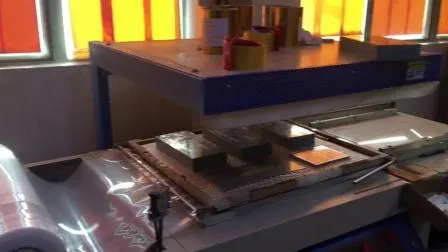

공장설비공장견학제품설명회

Custom Flexible/Flex FPC Polyimide Multilayer Fr4 Printed Circuit Board Flexible PCB for Consumer Electronics

장시성(Provinz Jiangxi)의 Xinfeng-Fabrik
