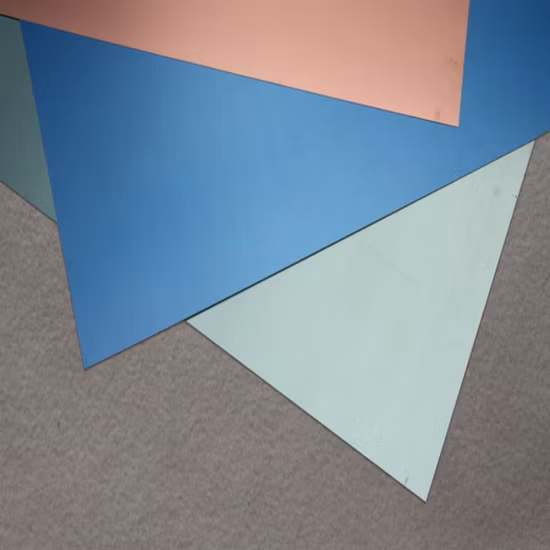

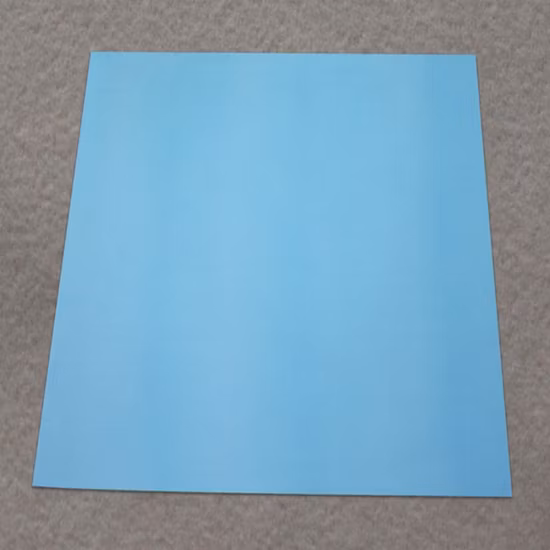

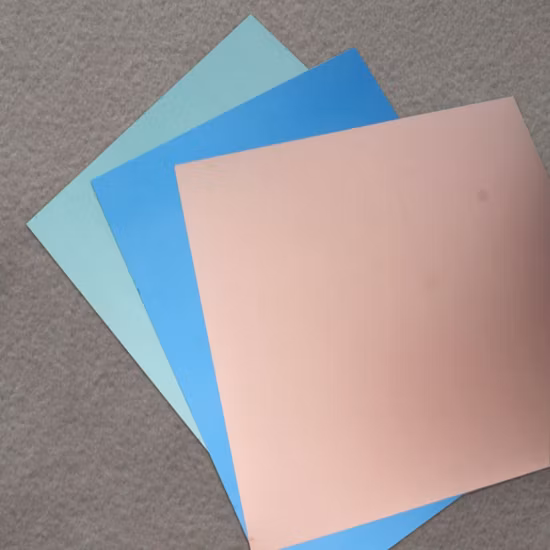

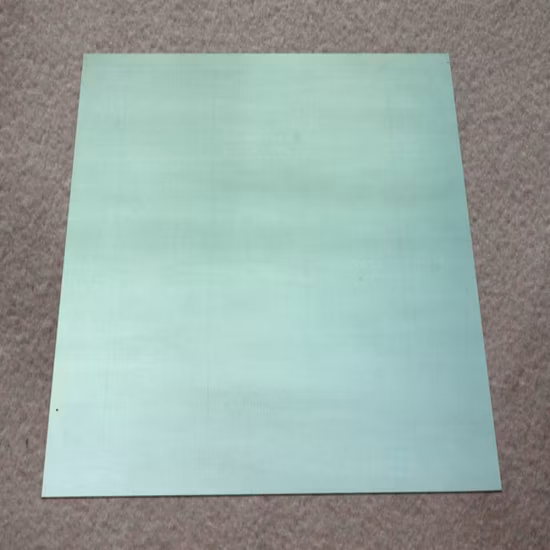

LED PCB용 1.0tc Al Ccl 알루미늄 구리 코팅 라미네이트 시트

기본정보

모델 번호.	베이스
구조	단면 강성 회로 기판
유전체	RCCC
재료	알루미늄 기반
애플리케이션	가전
난연성	V0
가공기술	전해질박
제조공정	적층 공정
기본재료	알류미늄
단열재	RCCC
마르케	ㅋㅋㅋ
블레히디케	0,6~2,0mm
구리 두께	15um, 18um, 25um, 35um, 70um, 기타
보호 필름의 색상	녹색
열 전도성	0,6 ~ 2,0W
알루미늄 모재	1060 / 5052
Tg(DSC)	>130 졸업생
긴장을 풀어라	AC>/=5kV
운송 패키지	팔레트
사양	10001200MM, 500600MM, 그리고
등록 상표	HJH
기원	중국
HS 코드	7410211000
생산 능력	달 당 200,000 장

상품 설명

알루미늄-구리 코팅 라미네이트 시트

이 유형의 동박적층판은 동박과 알루미늄판을 특수 접착제로 가열압력을 받아 만들어집니다.

형질
높은 기계적 강도와 치수 안정성,
우수한 방열성,
좋은 전기 자기 차폐,
간편한 기계 절단

응용
후막 하이브리드 집적 회로, LED 모듈, LED 백라이트 TV, LED 조명, 고전력 전자 장치, IC 칩 기판, 자동차, 오토바이, 전기 자동차 장치, 오디오 장치, 반도체 전압 조정기 모듈 등에 널리 사용됩니다.

명세서
AL 모재: 1060, 5052시트 두께: 0.6-2.0mm구리 두께: 15um, 18um, 25um, 35um, 70um, 기타공통 크기: 1000x1200mm, 500mmx600mm, 500mmx1200mm, 600mm x 1000mm 열전도율: 0.6W /mK, 0.8W /mK, 1.0 W/mK, 1.5 W/mK, 2.0 W/m.K 보호 필름: 파란색 필름(80 °C ), 녹색 포일(160 °C)
주요 기술적 특징

기사	단위	테스트 조건	일반적인 값
기사	단위	테스트 조건	AF-01	AF-04	AF-05
박리강도	N/mm	일반적으로 : A	2,00	1.05	1.08
박리강도	N/mm	열 스트레스 후	1,80	1.05	1.05
표면저항	MΩ	보통	5,0x107	5,0x107	3,6x107
표면저항	MΩ	지속적인 수분 트리트먼트	2,0x106	4,5x106	3,3x106
볼륨 확대 스탠드	MΩ·m	보통	4,0x108	1,0x108	4,2x108
볼륨 확대 스탠드	MΩ·m	지속적인 수분 트리트먼트	5,0x107	1,9x107	3,1x107
내열성	°C/w	보통	1,0	0,65	0,45
1MHz에서의 유전 상수	--	40°C, 93%, 96 표준	4.2	4.2	4.2
1MHz에서의 유전 손실 계수	--	40°C, 93%, 96 표준	0,02	0,029	0,033
열 응력	최저한의	260℃	2분, 박리 없음, 기포 없음
유전체 파괴	KV/MM
